BAE-UL系列光纖光柵在線測溫系統

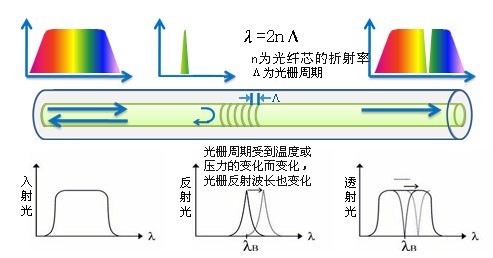

測溫原理
光纖光柵是利用光纖材料的光敏性：即外界入射光子和纖芯相互作用而引起后者折射率的永久性變化，用紫外激光直接寫入法在單模光纖（直徑為0.125 mm～0.25 mm）的纖芯內形成的空間相位光柵，其實質是在纖芯內形成一個窄帶的濾光器或反射鏡，制作完成后的光纖光柵相當于在普通光纖中形成了一段長度為10 mm左右的敏感區，可以準確感測溫度、應力的變化。

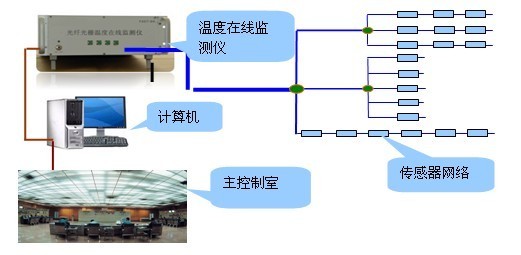

系統組成
光纖光柵溫度監測系統由光纖光柵溫度傳感器、傳輸光纜、光纖光柵溫度在線監測儀和計算機四部分組成。光纖光柵溫度傳感器安裝在被測點表面，實現溫度信號的采集；被測點和控制室之間采用光纖光纜進行信號傳輸；光纖光柵溫度在線監測儀和計算機可放置在控制室內，溫度在線監測儀通過以太網口向計算機傳送溫度信號，由計算機系統實施數據處理、故障診斷、報警及控制。
應用領域
（1）高壓電力電纜等溫度測量
（2）發電廠、冶金企業電纜隧道溫度監測與火災報警
（3）交通領域的溫度監測
（4）重要區域的溫度監測
（5）危險區域的溫度監測
（6）大面積大范圍的溫度監控
（7）壓力容器表面溫度的測量和監測
（8）混凝土結構內部溫度測量
BAE-DTS系列分布式光纖測溫系統
DTS分布式光纖傳感在線溫度監測系統是根據光纖后向拉曼散射光譜的溫度效應，通過在電纜表面敷設感溫光纜，實現對電纜溫度的在線監測和自動報警，具有連續分布式無盲區溫度探測、安裝快捷方便、絕緣耐壓性能良好、不受電磁干擾等特點。

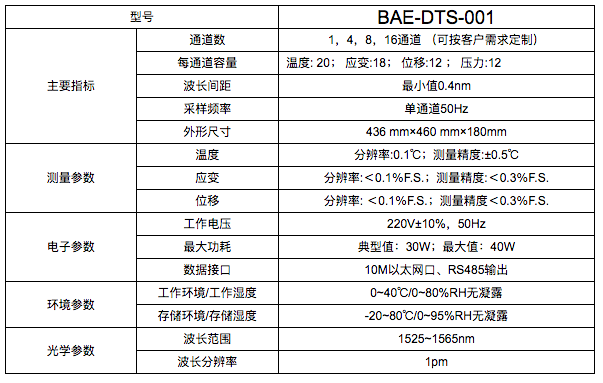

技術指標
應用領域
（1）地下或架空高壓電纜的在線溫度檢測及過熱報警。
（2）大中型變壓器的溫度分布測量及過熱報警。
（3）變電站的環境溫度檢測及火災報警。
（4）發電機組的溫度分布測量、故障診斷及過熱報警。
（5）地鐵、煤礦、隧道的火災預防與溫度報警。
（6）油庫、糧庫、危險品庫、冷庫及其他倉庫的溫度監測和報警。
（7）大中型變壓器的溫度分布測量及過熱報警。
（8）大型貨輪、油輪的溫度報警系統。
（9）發電廠各種管網的溫度檢測及超溫報警。
（10）各種大中型輸油管道的溫度檢測及超溫報警。
（11）化工原料、攝影材料、食品等生產過程的溫度動態檢測。
（12）智能大廈、一般民用建筑物內的溫度檢測及火災報警。
