- 有源濾波器
有源濾波裝置,25-300A, 可直接安裝使用成套組件,IP00,70427A 400V/50HZ,其他請垂詢
技術數據
標準：EN 60439-1
額定電壓：200V-690V，50/60Hz
安裝：室內安裝（清潔干燥），海拔1000m以下(其他可定制)。
防護等級：IP20或IP23
溫度等級：-10/A（24小時平均溫度+30℃）
接口：Modbus/RS485
無功功率：可從感性0.6至容性0.6
反應時間：10ms
連接：三相四線
效率：約97%
損耗功率：約30W/A（滿負荷）
風量：550m3/h
濾波范圍：2-71次諧波
有源電力濾波器—濾波與補償?shù)耐昝澜鉀Q方案
無源產品的局限性
無源產品的設計與調試非常復雜，在運行過程中對電網參數的變化非常敏感，即使是完善的設計仍存在諧振的危險。
無源產品濾波能力并非理想。而在諧波特別嚴重的場合，將導致電容器和電抗器嚴重過電流，產品自身的安全受到威脅。
無源產品不夠靈活。例如單調濾波器只能濾除特定的某次諧波，要濾除多次諧波必須設置多個濾波器。
無源產品消耗大量的銅材、鋁材和硅鋼片，近年來這些材料價格飛漲，無源產品的成本優勢正在逐漸喪失。
有源產品的優越性
有源產品是以電力電子為基礎，以微處理器為核心的嶄新的濾波與補償產品。
早期的有源產品分為無功補償與濾除諧波兩個分支，其中無功補償產品的代表是STATCOM（SVG），濾除諧波的代表是有源濾波器(簡稱APF)。而現代的有源產品則發展成為集無功補償與濾除諧波于一體的全功能產品。雖然在名稱上仍沿用有源濾波器的叫法，但其功能已遠遠超越了濾波的范疇而成為濾波與補償?shù)娜娼鉀Q方案：
濾除諧波效果非常理想，并且濾波方式靈活多樣
由于采用微處理器作為控制核心，可以隨心所欲地設置各種濾波方案。例如可以設置濾波的頻譜，既可以濾除所有諧波，也可以根據設定僅濾除一部分諧波。濾除幅度也可以進行設置，既可以100%濾除諧波，也可以按照設定的比例濾除諧波。無功補償方式靈活機動，并且響應速度極為迅速
無功補償方式可以設定為三相共補、三相分補或單相補償。響應速度在微秒級，比無源的TSC響應速度還要快1000倍！并且，無功出力連續可調，這是無源的電容器分組投切所無法企及的。可以消除電壓波動與閃變，并提供短暫的電壓支撐。可以有效地抑制三相不平衡。有源濾波器對電網參數的變化不敏感，不會與電網發生諧振。
有源濾波器的成本劣勢近年來也在不斷好轉。一方面，電力電子和微處理器技術飛速發展，元器件價格不斷降低，有源濾波器的成本在不斷降低。而另一方面，有色金屬價格的不斷上漲，使得無源產品的成本不降反升。樂觀展望，不遠的將來， 有源濾波器的成本問題將不會成為其推廣的主要障礙。有源濾波器的工作原理

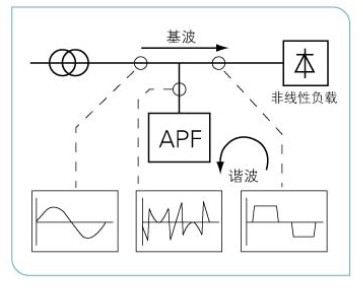

有源濾波器實時地檢測電網的電流和電壓，利用瞬時無功理論計算出有功、無功、諧波等分量，根據要求對其中一種或多種分量加以補償，從而消除該分量對電網的影響。
具體構成上采用運算速度極快的數字信號處理器（DSP），在一個電網周波內進行數百次的采樣與計算，產生一系列脈寬調制信號（PWM），驅使IGBT功率模塊通過輸出電抗器向電網輸出正好與待補償分量相位相反而大小相等的電流，去抵消待補償分量，從而達到凈化電網的目的。
具體構成上采用運算速度極快的數字信號處理器（DSP），在一個電網周波內進行數百次的采樣與計算，產生一系列脈寬調制信號（PWM），驅使IGBT功率模塊通過輸出電抗器向電網輸出正好與待補償分量相位相反而大小相等的電流，去抵消待補償分量，從而達到凈化電網的目的。
有源濾波器型號表
| 補償功率 | 產品型號 | 系統電壓 | 安裝方式 |
| 25A | BAE-APF2000-25-400-4L | 400V | 壁掛或機架 |
| 50A | BAE-APF2000-25-400-4L | 400V | 壁掛或機架 |
| 75A | BAE-APF2000-25-400-4L | 400V | 壁掛或機架 |
| 100A | BAE-APF2000-100-400-4L | 400V | 壁掛或機架 |
| 125A | BAE-APF2000-125-400-4L | 400V | 壁掛或機架 |
| 150A | BAE-APF2000-150-400-4L | 400V | 壁掛或機架 |
| 200A | BAE-APF2000-200-400-4L | 400V | 壁掛或機架 |
說明：J-機架式、B-壁掛式、Z-自帶顯示屏、T-集中監控屏
