- 系列低壓靜止無功發生器（SVG）
產品簡介
低壓靜止無功發生器（Static Var Generator，簡稱為SVG），是指由自換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。SVG是目前無功功率控制領域內的最佳方案。相對于傳統的調相機、電容器電抗器、以晶閘管控制電抗器TCR為主要代表的傳統SVC等方式，SVG有著無可比擬的優勢。
應用場合
凡是安裝有低壓變壓器地方及大型用電設備旁邊都應該配備無功補償裝置（這是國家電力部門的規定），特別是那些功率因數較低的工礦、企業、居民區必須安裝。大型異步電機、變壓器、電焊機、沖床、車床群、空壓機、壓力機、吊車、冶煉、軋鋼、軋鋁、大型交換機、電灌設備、電氣機車等尤其需要。居民區除白熾燈照明外，空調、冷凍機等也都是無功功率不可忽視的耗用對象。農村用電狀況比較惡劣，多數地區供電不足，電壓波動很大，功率因數尤其低，加裝補償設備是改善供電狀況、提高電能利用率的有效措施。
第3到第13諧波（V和I）
主要優勢
補償方式:一般的無功補償裝置基本上是采用電容器進行無功補償，補償后的功率因素一般在0.9以上。SVG采用的是電源模塊進行無功補償，補償后的功率因素一般在0.98以上，這是目前國際上較先進的電力技術；
補償時間: 一般的無功補償裝置完成一次補償最快也要200毫秒的時間，SVG在5-20毫秒的時間就可以完成一次補償。無功補償需要在瞬時完成，如果補償?shù)臅r間過長會造成該要無功的時候沒有，不該要無功的時候反而來了的不良狀況；
有級無級: 一般的無功補償裝置基本上采用的是3-10級的有級補償，每增減一級就是幾十KVAR，不能實現精確的補償。SVG可以從0.1KVAR開始進行無級補償，完全實現了精確補償；
諧波濾除: 一般的無功補償裝置因為采用的是電容式，電容本身會放大諧波，所以根本不能濾除諧波，SVG不產生諧波更不會放大諧波，并且可以濾除大部分的諧波；
使用壽命: 一般的無功補償裝置一般采用接觸器或可控硅控制，造成使用壽命較短，一般在三年左右，自身損耗大而且要經常進行維護。SVG使用壽命在十五年以上，自身損耗極小且基本上不要維護。
工作原理

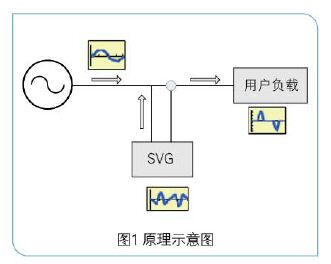

SVG靜止無功發生器采用可關斷電力電子器件(IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流。迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。作為有源形補償裝置，不僅可以跟蹤沖擊型負載的沖擊電流，而且可以對諧波電流也進行跟蹤補償。
低壓SVG型號表
| 補償容量 | 產品型號 | 系統電壓 | 安裝方式 |
| 50kvar | BAE-SVG-50-400-4L-JZ | 400V | 壁掛或機架 |
| 100kvar | BAE-SVG-100-400-4L-JZ | 400V | 壁掛或機架 |
| 150kvar | BAE-SVG-150-400-4L-JZ | 400V | 壁掛或機架 |
| 200kvar | BAE-SVG-200-400-4L-JZ | 400V | 壁掛或機架 |
| 250kvar | BAE-SVG-250-400-4L-JZ | 400V | 壁掛或機架 |
| 300kvar | BAE-SVG-300-400-4L-JZ | 400V | 壁掛或機架 |
J-機架式、B-壁掛式、Z-自帶顯示屏、T-集中監控屏
